Descrição geral
1.1 Área de aplicação e principais características
A nova máquina de anestesia Bright A6 é o equipamento de anestesia necessário na sala de cirurgia, cuja função principal é fornecer O2Este produto é adequado para a anestesia de inspiração de doentes e para a gestão respiratória numa cirurgia.Este produto é adequado para crianças com mais de 4 anos e adultos.- não existem contra-indicações absolutas, mas as contra-indicações relativas que são como declínios: pacientes com pneumotórax e enfisema mediastinal e aqueles que não são operados com drenagem torácica,E aqueles que sofrem uma hemorragia pulmonar severa., bolhas pulmonares, choque hipovolémico, infarto agudo do miocárdio.

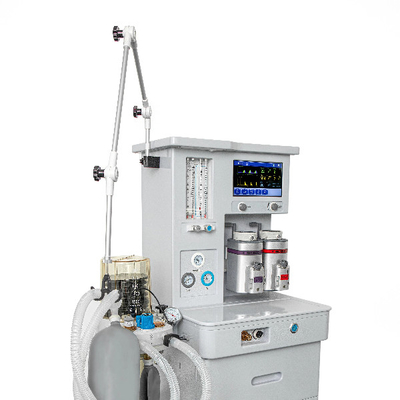

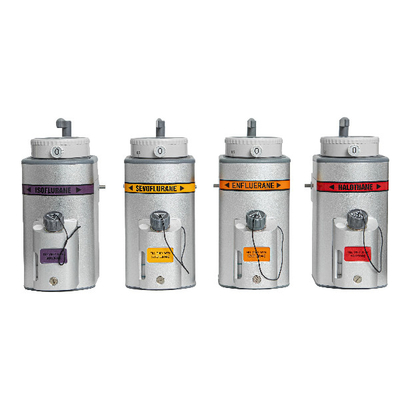

A nova máquina de anestesia Bright A6 está equipada com evaporador de anestesia especificado com precisão, dispositivo de segurança que pode evitar anoxic, e também sistema de alarme necessário.O ventilador de anestesia pneumático e eletrônico controlado por microcomputador pode controlar a respiração do paciente.Todas as partes de ligação utilizam interfaces padrão. Eficiente e grande absorvedor de soda cal pode reduzir a inspiração repetida ao máximo em grande.
1.2 Ambiente de trabalho
A máquina de anestesia New Bright A6 pertence à fonte de alimentação interna de classe I, parte de aplicação do tipo B de equipamentos médicos gerais definidos na GB 9706.1-2020 "Equipamentos elétricos médicos - Parte 1:Requisitos gerais de segurança e desempenho básicos"
:este é o símbolo para representar o dispositivo de aplicação do tipo B.
A máquina é equipamento normal que é IPX0, mas pode funcionar continuamente.
A máquina não é um equipamento à prova de explosão, por isso, por favor, NÃO a operar em circunstâncias com gases explosivos ou inflamáveis.
Ambiente de utilização normal e condições de ensaio de trabalho:
Temperatura ambiente: 10 °C 40 °C;
¢ Umidade relativa: ≤ 80%;
Pressão atmosférica: 96 kPa 104 kPa;
¢ Fornecimento de gás:O2: Faixa de pressão de entrada: 280 kPa ≈ 600 kPa,pressão nominal 400 kPa;
N2O:Intervalo de pressão de entrada: 280 kPa ≈ 600 kPa,pressão nominal 400 kPa;
Fornecimento de energia: AC 220 V,50 Hz Fornecimento de energia AC de fase única com boa ligação à terra protetora.
Potência de entrada: 100 VA
¢ Especificação dos fusíveis: Secção de alimentação da rede: RF1-20 F2AL250V;
Bateria de emergência: 5RF/F5AL250V.
Especificação da bateria de emergência:DC14.8V-2.2AH
1.3 Requisitos de compatibilidade eletromagnética
Este ventilador de anestesia não deve ser utilizado em ambientes com radiação forte e interferências eletromagnéticas fortes, por exemplo, ressonância magnética.O desempenho do dispositivo será influenciado negativamente em vários graus..
2 Características estruturais e princípio de funcionamento

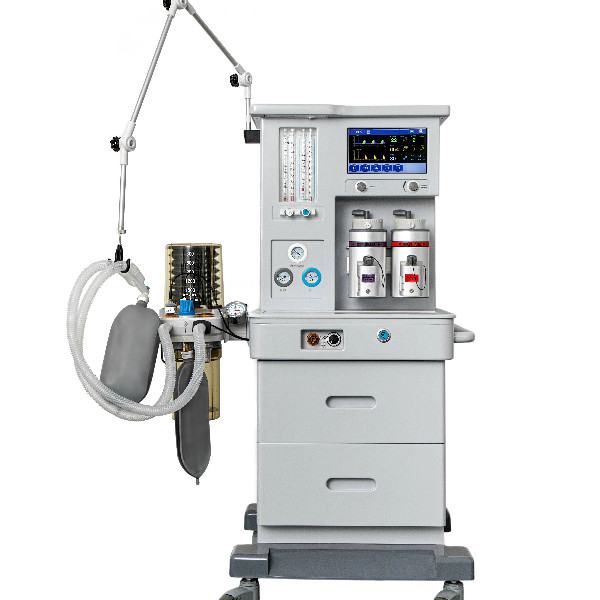

A máquina de anestesia consiste em rack, medidores de fluxo, evaporador de anestesia, circuito de respiração de anestesia e ventilador AV-2000A.
2.1 Unidade principal
A máquina de anestesia utiliza O comprimido2, N2Para assegurar a utilização segura da máquina, a máquina está também equipada com um sistema de reserva de oxigénio de nitrogénio.2A pressão de todos os gases deve ser de 280 kPa/600 kPa.A entrada da fonte de gás tem filtros para impedir que um volume superior a 100 μm entre no sistema de trabalho da máquina..
As juntas de tubulação de entrada de fonte de gás da máquina de anestesia são dedicadas ao mesmo tipo de gás e não são intercambiáveis, o que pode evitar a conexão errada de gás.Os vários bicos de fonte de gás e tubos de fonte de gás estão todos marcados com os logos correspondentes. O tubo de oxigénio é marcado com2O tubo de óxido nitroso é assinalado com o símbolo N.2O, e o tubo de ar é marcado com Air.
Após compressão O2entra na máquina, O2e N2O misturado em um gás que será dividido em cinco gases. O primeiro gás é ligado ao dispositivo de controlo de pressão para controlar a pressão de entrada do gás.O segundo levará à saída de gás fresco depois de ser conectado à válvula de abastecimento de oxigênio rápidoO terceiro entra no caudalímetro após ser novamente descomprimido; o quarto será ligado ao ventilador de anestesia e tornar-se-á o gás condutor do ventilador;A quinta é ligada à válvula de segurança (pressão de escape superior a 600 kPa) para evitar o perigo causado por pressão de saída excessiva quando os clientes utilizam sistemas de gasodutos médicos para ventilação..
Após o óxido nitroso comprimido entrar na máquina de anestesia, será, respectivamente, descomprimido novamente e, em seguida, entrará no medidor de caudal,A outra via está ligada à válvula de segurança (com uma pressão de escape superior a 600 kPa) para impedir que o cliente utilize o sistema de tubulação de gás médico para ventilação, o que pode causar perigo devido à pressão de saída excessiva.
O medidor de caudal ajusta todos os gases e transporta o gás misturado para o evaporador de anestesia, e depois os gases misturados,juntamente com o anestésico será enviado para o circuito de respiração anestesia por saída de gás frescoA outra rota é transportada para ACGO, enquanto apenas uma rota é ventilada.
Deve utilizar-se um regulador de pressão quando se utiliza a garrafa. A pressão de saída deve ser de 400 KPa.O regulador de pressão pode garantir a estabilidade da pressão de saída quando a pressão de entrada é de 1000kpa e a pressão da porta de saída não é superior a 8kpa.Existe uma válvula de segurança na extremidade de saída do regulador, se houver um mau funcionamento ou se a pressão de saída for demasiado elevada por razões artificiais,A válvula de segurança descarrega automaticamente o gás para que a pressão de saída atinja o valor nominalA pressão de escape da válvula de segurança deve ser pelo menos duas vezes superior à pressão nominal de entrada.
2.2 Circuito respiratório anestésico
O circuito respiratório de anestesia, é uma espécie de dispositivo de via de gás ligado aos pacientes.O paciente pode completar a respiração regular como inalação de oxigénio e expiração de CO2O sistema de respiração do paciente é controlado pela máquina, enquanto que no modo manual, a respiração do paciente é controlada pela máquina.A respiração dos doentes é controlada pelo médico através da pressão do saco de couro ligado ao circuito..
2.3 Ventilador de anestesia
O ventilador anestesia usa AV-2000A condução de gás e ventilador de controle elétrico
A pressão de funcionamento do ventilador de anestesia de condução é de 300 kPa, com caudal ≤ 200 L/min.
O oxigénio que impulsiona o ventilador de anestesia formará um certo volume de gás através da válvula reguladora de fluxo, que passa pelo circuito de ventilação para impulsionar o movimento do saco dobrável,Assim fazendo ventilação mecânica para os pacientesO caudal respiratório máximo do ventilador de anestesia ≤ 60 L/min, pressão máxima ≤ 6 kPa.
O ventilador de anestesia adota uma válvula eletromagnética de alta velocidade, um sensor de fluxo de alta sensibilidade, um sensor de pressão e um sistema de controle de chip único e pode funcionar de forma estável 10s após ligá-lo.O ventilador pode ventilar o paciente mecanicamente de acordo com a frequência definida, relação I/E e volume de maré quando o anestésico produz efeito e os doentes perdem a consciência para respirar sozinhos;o ventilador de anestesia estará junto com os pacientes ̇ respiração sincronizada quando o paciente tem consciência para respirar sozinho após a operação.
Se o circuito respiratório anestésico permanecer no estado de controle manual, o ventilador de anestesia também pode monitorar e mostrar o volume da maré, a frequência de ventilação e a pressão das vias aéreas, etc.Embora não participe no controlo da respiração.
