1Especificações técnicas

3.1 Modo de funcionamento: circulação fechada, meio fechada, meio aberta.

3.2 Necessidade de gás: O médico₂e Médico₂O cuja pressão é de 280 kPa 600 kPa.

3.3 O erro do valor da pressão não excede ± 4% da calibração completa.

3.4 O₂e N₂O são ambos equipados com reguladores de pressão especificados que possuem válvula de segurança.

3.5 Quando a pressão da fonte de gás oxigénio que vai para a máquina de anestesia atingir pelo menos 200 kPa ± 50 kPa, o alarme soará, com duração superior a 7 s.

3.6 O intervalo do medidor de caudal de O_2,N₂O é:0.1 L/min ¥ 10 L/min

3.7 O medidor de cauda é equipado com O_{2- Não.}N₂Dispositivo de controlo da proporção O para assegurar que a concentração de oxigénio não é inferior a 25%

3.8 Fluxo rápido de oxigénio: 25 L/min 75 L/min

3.9 Faixa de regulação da concentração de gás anestésico do evaporador: 0% ∼ 5%, faixa de erro de concentração entre -20% e +30%, não podendo exceder -5% a +7.5% da escala máxima (sub reserva de um número maior).

3.10 Ventilador anestésico

3.10.1 Modo de ventilação: IPPV, SIPPV, SIMV, MANUAL.

3.10.2 Frequência respiratória: 2 vezes/min, ~ 99 vezes/min, erro admissível: ± 15%.

3.10.3 Frequência de ventilação obrigatória intermitente: de 2 a 20 vezes/minuto, erro admissível: ±15%.

3.10.4 I: E é 2:1 ̇1:8, erro admissível:15%

3.10.5 Intervalo de regulação do volume da maré: 50 ml ~ 1500 ml, erro admissível: 100 ml e inferior a ± 20 ml, o restante ± 15%.

3.10.6 Faixa de indicação do volume da maré: 20 ml ~ 1500 ml, erro admissível: 100 ml e ± abaixo de 20 ml, o restante ± 15%.

3.10.7 Intervalo de regulação da pressão do gatilho de inspiração: -10 cmH₂O ¢ 20cmH₂O, intervalo de erro admissível: ± 2 cmH₂O ou ± 10% ((submetido a um número maior).

3.10.8 Pressão positiva final expiratória: ≈20 cmH₂O,erro admissível: ± 2 cmH₂O ou ± 20% (submetido a um número maior).0 representa o encerramento desta função.

3.10.9 Signo: cada 100 respirações é uma respiração profunda e o tempo de inspiração é de 1,5 vezes o valor definido.

3.10.10 Pressão máxima de segurança: ≤ 12,5 kPa.

3.10.11 Limite de pressão: 10 ̊60 cmH₂O e intervalo de erro admissível: ± 2 cmH₂O ou ± 10% ((submetido a um número maior).

3.10.12 Alarme de pressão nas vias aéreas: limite de pressão nas vias aéreas superior do alarme: faixa de ajuste de valores é de 560cmH2O, erro admissível: ± 2cmH₂O, ou ± 20% ((submetido a um número maior), quando o valor da pressão das vias aéreas atingir o nível de alarme, dará um alarme imediatamente;intervalo de erro admissível:± 2 cmH₂O, ou ± 20% (submetido a um número maior)

3.10.13 Alarme de ventilação: intervalo de valores de alarme de limite de ventilação superior: 1 ¢ 20 L/min, intervalo de erro admissível: ± 20%; intervalo de ajuste do valor de alarme de limite de ventilação inferior: 0 ¢ 19 L/min, intervalo de erro admissível:± 20%.

3.10.14 Alarme de volume de maré:intervalo de ajuste do valor máximo de alarme do volume de maré superior100-1500 ml, intervalo de erro admissível: ± 20%; intervalo de ajuste do valor máximo de alarme do volume de maré baixo 0-1400 ml,Intervalo de erro admissível ± 20%.

3.10.15 Alarme de concentração de oxigénio: intervalo de regulação do valor máximo de alarme de concentração de oxigénio 21% a 99%, intervalo de erro admissível: ± 5%;intervalo de regulação do valor máximo de alarme de baixa concentração de oxigénio:18% ~ 80%, intervalo de erro admissível: ± 5%.

3.10.16 Alarme de asfixia: o alarme é acionado em 15 s ± 5 s em caso de pressão consistentemente superior a 10 cmH.₂O volume da maré é inferior a 120 m.

3.10.17 Alarme de queda do tubo: o alarme é activado em 15 s ± 5 s em caso de pressão consistentemente inferior a 2 cmH.₂O,

3.10.18 Alarme de alta pressão contínua: Quando a pressão do circuito respiratório de anestesia continua a ser superior a 25 cmH2O, e ele enviará um alarme de alta prioridade sempre em 15+1s..

3.10.19 Alarme de baixa bateria (se estiver equipado com bateria): Quando a potência de espera for inferior a DC14 V, ele emitirá um alarme, intervalo de erro admissível: ± 0,5 V.

3.10.20 Aviso de emergência de funcionamento da bateria (se estiver equipada com bateria): Após a desligação da corrente alternada e da corrente contínua, a bateria de emergência pode manter o ventilador a funcionar durante pelo menos 30 minutos,acompanhado de um som de alarme

3.10.21 Alarme de sinal visual: o sinal de alarme permanece ininterrupto se o estado de alarme não for removido, o tempo de amortecimento do sinal sonoro é inferior a 120 s.

3.10.22 Alcance de monitorização:

Faixa de monitorização da pressão nas vias aéreas: -20 ∼ 80 cmH2O, faixa de erro admissível: ± 2 cmH2O ou ± 10% (submetido ao número maior)

Monitorização do volume de ventilação: 0 a 30 L/min, erro permitido: ±15%.

Intervalo de monitorização da concentração de oxigénio: 15%~100%, intervalo de erro admissível: ±(2,5% em percentagem de volume + concentração de gás2,5%)

3.10.23 O ruído da máquina de anestesia em condições normais de funcionamento não é superior a 65 dB ((A))

2. Tamanho e Peso

2.1 Tamanho:

880 mm × 620 mm × 1420 mm

2.2 Peso:

125 kg

3Instalação e ajuste

3.1 Preparação antes da instalação

1. Confirme que a máquina de anestesia e os acessórios estão intactos, e que os produtos no recipiente de embalagem são os mesmos exigidos na lista de envio.É melhor guardar bem o recipiente de embalagem e a junta à prova de choque para o próximo transporte..

2. ventilador baseado no Manual do Utilizador.

3Verifique se está familiarizado com o princípio de funcionamento, as características da estrutura e o painel de controlo da máquina de anestesia e com a fonte de gás da máquina médica comprimida.₂e N₂O para verificar se a pressão cumpre o requisito de 280 ≈ 600 kPa.O desempenho do descompressor é bom ou não, a instalação está correta ou não.

4Verifique a fonte de alimentação AC de fase única da máquina de anestesia para confirmar que a tensão cumpre os requisitos de AC 220 V, 50 Hz e tem uma boa ligação à terra protetora.Também deve confirmar que a bateria de armazenamento de emergência foi bem conectado.

3.2 Instalação da máquina de anestesia

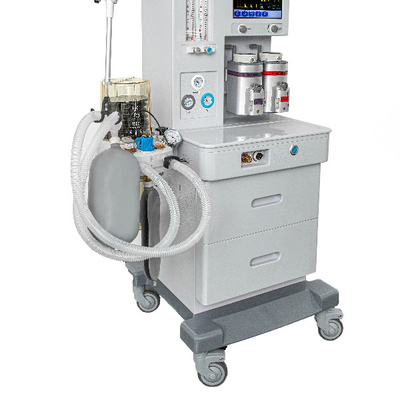

1. Instalação de carrinhos: dois carrinhos com dispositivo de bloqueio devem ser instalados na parte da frente da máquina e dois sem dispositivo de bloqueio instalados na parte traseira.
2. Empurre a estrutura da máquina para a posição esperada e coloque o dispositivo de bloqueio sobre os camiões para torná-lo estável.
3. Instalar o evaporador no seu próprio suporte na máquina de anestesia e fixar o evaporador fixando o parafuso hexagonal.

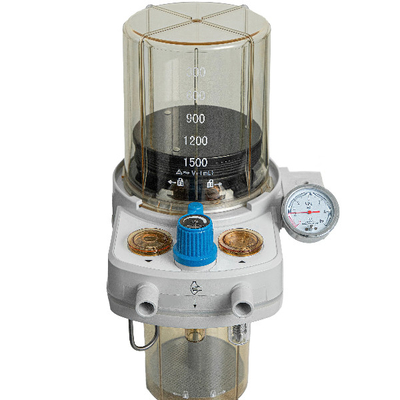

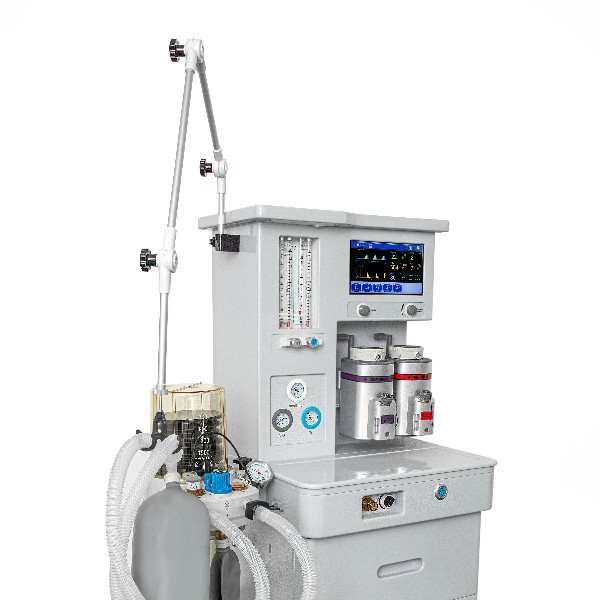

4. Fixar o circuito de respiração de anestesia integrado no suporte que se encontra no lado esquerdo pelo braço de apoio (ao mesmo tempo, o conector do sinal de pressão,A produção de gás fresco e o fornecimento rápido de oxigénio estão bem conectados)Depois liga o saco de armazenamento de gás.
5. A sonda de concentração de oxigénio deve ser instalada na interface da sonda de monitorização da concentração de oxigénio no circuito respiratório de anestesia integrado (ver figura 2),e, em seguida, conectar a linha de sinal de amostragem de concentração de oxigênio no lado esquerdo da máquina de anestesia para a sonda de concentração de oxigênio.
6. O conduto de ar do sensor de fluxo deve ser instalado na porta expiratória no circuito de respiração de anestesia.e colocar o sinal de fluxo cartão fotoelétrico ao lado da máquina de anestesia no meio do ducto de ar sensor de fluxo.
7. A instalação do sensor de concentração de oxigénio é conforme ilustrado na figura 3.Insira o conector de amostragem do sensor de concentração de oxigénio no lado da máquina de anestesia no sensor de concentração de oxigénio. se o sensor de concentração de oxigénio estiver danificado ou se for retirado após utilização, e a tomada de espera pode ser inserida no local do sensor de concentração de oxigénio.
8. Conecte dois tubos respiratórios no conector em forma de Y (especializado no ajuste), conecte um ao portão inspirador do circuito respiratório,O outro conecta-se à porta expiratória do circuito respiratório de anestesia através do sensor de fluxo; e o conector em forma de Y é ligado a um saco de armazenamento de pulmão ou de gás simulado.
9. Conecte a máquina de anestesia ao O comprimido₂e N₂O fonte por porta de entrada de gás.
10. Ligue a tomada da máquina de anestesia à tomada de corrente AC 220V 50HZ com base AC individual bem aterrada.
